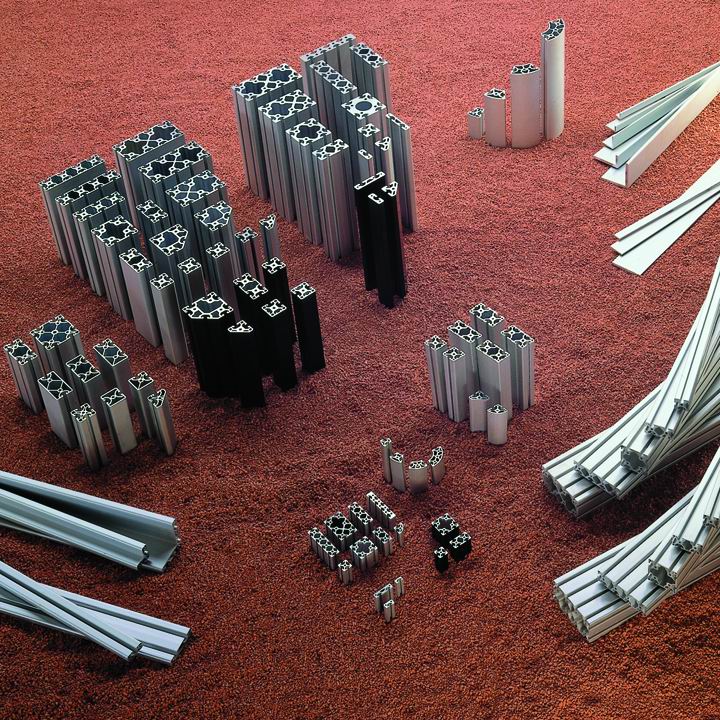

Конструкционный станочный алюминиевый профиль

Базовые элементы системы MB Building Kit System - конструкционный станочный алюминиевый профиль Программа поставок конструкционной системы состоит из пяти серий конструкционных профилей. Каждая серия имеет свой базовый размер поперечного сечения и определенный размер ширины продольного паза профиля. Ширина продольного паза в мм обозначает номер серии. Таким образом, программа поставок включает в себя: 5, 6, 8, 10, 12 серии.


Размеры поперечных сечений профилей каждой серии кратны соответствующим базовым размерам серии. Все конструкционные профили разной формы одной серии легко соединяются между собой в модульные, каркасные конструкции. Ниже представлены базовые размеры поперечных сечений профилей.



Рис.1 Профиль конструкционный —
базовое сечение 20х20мм, паз 5мм

Рис.2 Профиль конструкционный —
базовое сечение 30х30мм, паз 6мм

Рис.3 Профиль конструкционный —
базовое сечение 40х40мм, паз 8мм

Рис.4 Профиль конструкционный —
базовое сечение 50х50мм, паз 10мм

Рис.5 Профиль конструкционный —
базовое сечение 60х60мм, паз 12мм

Слово конструкционный в названии алюминиевого профиля обозначает, то что данный элемент является частью конструкционной системы, предназначенной для проектирования и сборки инженерных конструктивов в различных отраслях промышленности.


Компания item имеет самый большой в мире выбор размеров и форм профиля. Особое внимание уделяется проектированию и производству наиболее тяжелых видов конструкционных профилей с крупными размерами поперечных сечений, которые главным образом применяются в станкостроении. Данные виды конструкционных профилей можно условно назвать станочными.


Рис.6 Профиль конструкционный станочный — размер поперечного сечения 240х160мм, паз 8мм

Рис.7 Профиль конструкционный станочный — размер поперечного сечения 320х160мм, паз 8мм

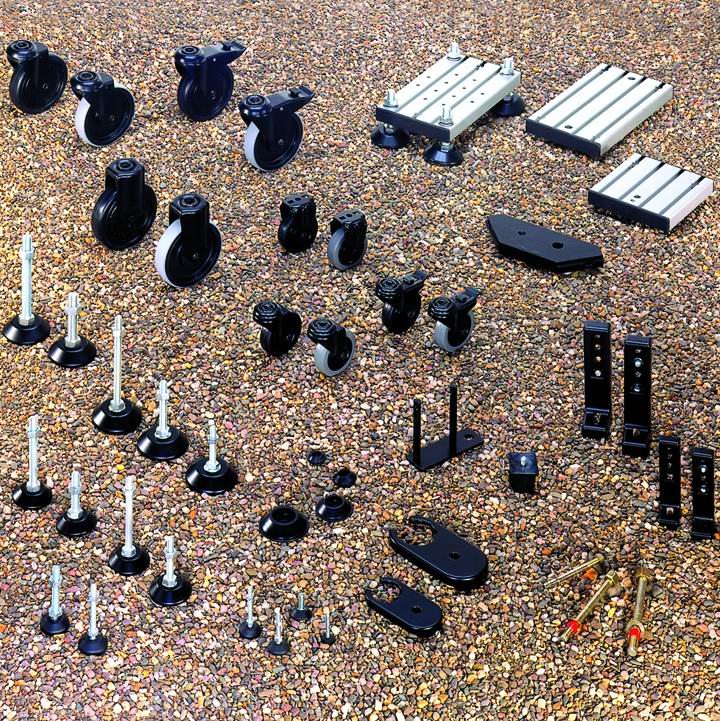

Напольные опоры

Напольные опоры Для размещения конструкции из алюминиевого конструкционного профиля на горизонтальной плоскости программа поставок включает в себя широкий выбор элементов напольных опор:
  • регулируемые опоры (ножки) для различных устройств, в том числе для станков и ограждений;
  • опоры колесного типа;
  • специальные элементы для крепления конструкций к полу и стенам.

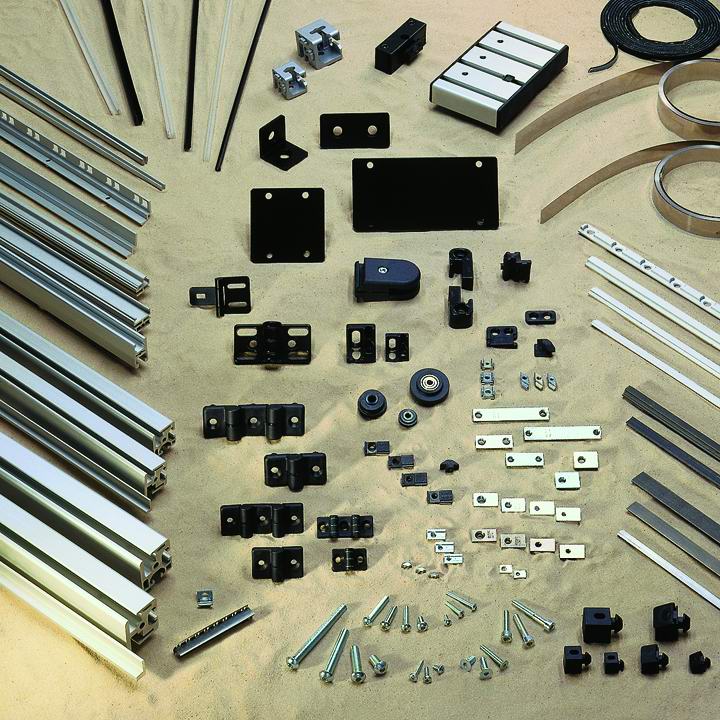

Крепежные элементы для системы алюминиевого конструкционного профиля

Крепежные элементы для алюминиевого профиля
  • специальные винты и Т-образные гайки с механизмом пружинной фиксации в продольном пазе алюминиевого профиля;
  • система элементов для крепления панелей к алюминиевому профилю;
  • специальные элементы для применения профиля в различных отраслях промышленности.

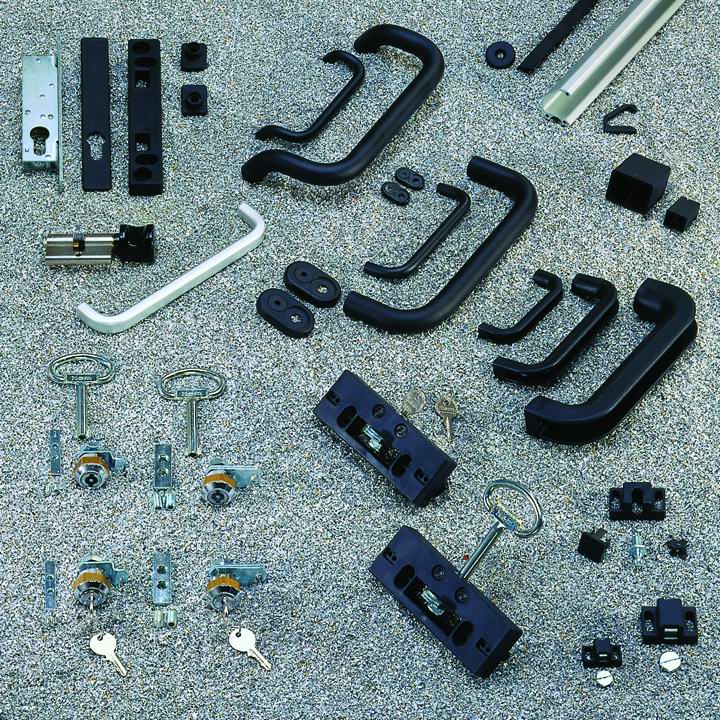

Панели, замки, дверные устройства

Панели, замки, дверные устройства
  • дверные ручки различной конфигурации;
  • различные типы замков;
  • дверные захваты.


Панельные элементы

Панельные элементы Каталогом продукции предусмотрена поставка панелей из различных материалов, которые применяются для производства:
  • ограждений станочных участков и технологических линий;
  • обшивка конвейерных линий, конвейеров;
  • создание рабочих мест и технологических выгородок.

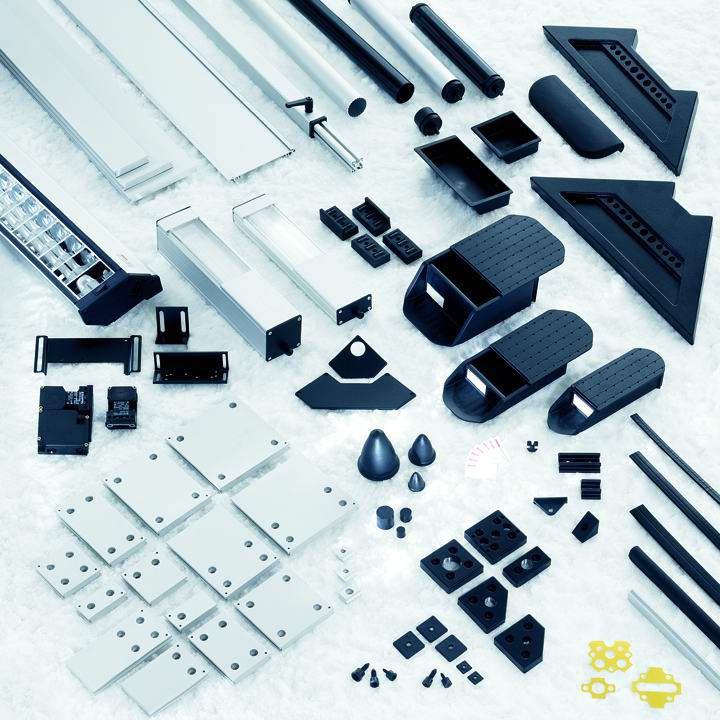

Специальное применение

Элементы системы MB Building Kit System, предназначенные для специального применения В номенклатуру продукции компании item входит ряд элементов специального назначения:
  • элементы устройств электрического заземления;
  • элементы, посредством которых профиль можно использовать в качестве пневматических трасс для обеспечения воздухом потребителей;
  • элементы конвейерных технологий;
  • производственные осветительные прибоы.

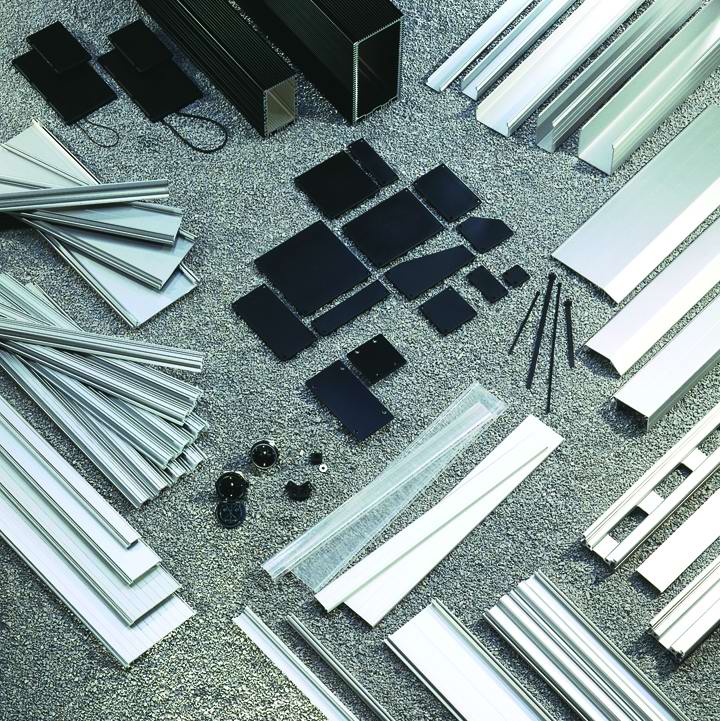

Группа элементов для монтажа кабельных трасс

Группа элементов системы MB Building Kit System для монтажа кабельных трасс
  • простые кабельные коробы из алюминиевого профиля;
  • закрытые системы кабельных трасс (коробов);
  • секции для монтажа электронных плат с пассивным поверхностным охлаждением.

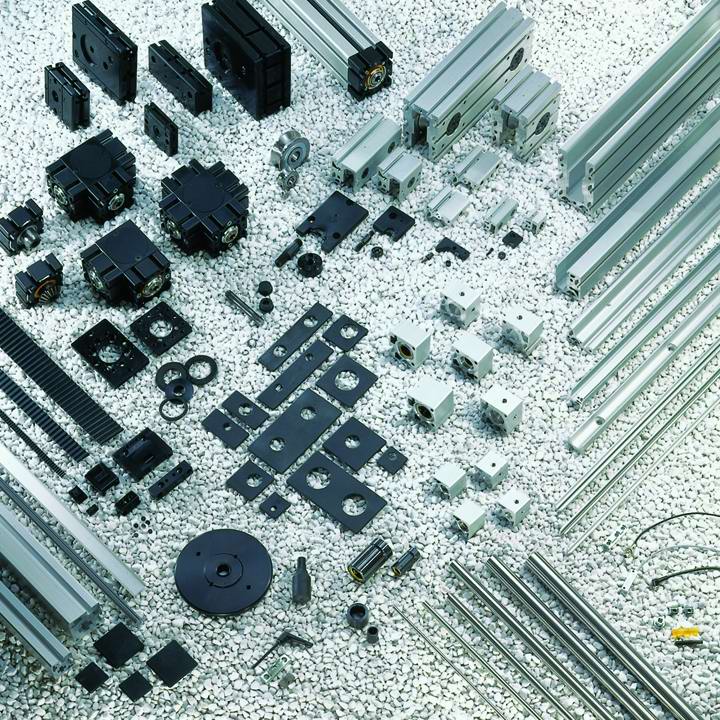

Элементы динамики

Элементы динамики Группа элементов динамики системы MB Building Kit System состоит из следующих компонентов:
  • линейные направляющие различных типов;
  • ременные линейные электромеханические приводы;
  • шариковинтовые линейные приводы для точного позиционирования;
  • цепные линейные приводы;
  • линейные измерительные системы, датчики положения.


Преимущества изделий из алюминиевого профиля перед стальными

  • Снижение веса на 33% при восприятии одинаковой нагрузки;
  • Снижение времени сборки (сокращается время поставки конечному потребителю);
  • Не требуется последующая обработка изделия (не требуется исправлять погрешность геометрии профиля, возникающую в процессе сварочных работ; не требуется обработка сварных швов, грунтовка и покраска изделия);
  • Возможность внесения изменений в конструкцию после ее сборки;
  • Возможность регулировки отдельных элементов конструкции без применения механической обработки после сборки конструкции.
